※ 采用立柱移动式结构型式，具有良好的刚性，配备大扭矩、高速主轴，可实现高速强力切削，同时方便零件加工安装。
※ 标配20000rpm高转速主轴，30m/min以上的快速移动，提高加工效率。
※ 可移动式操作箱设计便于机床任意位置操作。

适用范围
平板电脑、笔记本、车载导航、点歌机等触摸屏玻璃加工，可加工24寸以内玻璃大型切削铝、铜的加工、型材的钻、铁、加工。

适用加工领域
汽车、船舶、轨道交通、建筑、太阳光伏等行业。

标准配置&可选配置

序号	标配	序号	选配
1	切削液体/气体冷却系统	1	油水分离裝置
2	定量式润滑系统	2	四轴裝置
3	气体润滑/过滤系统	3	自动门（气动）
4	半罩板金	4	电磁安全门锁
5	LED工作灯/警示灯	5	冲洗水枪
6	气枪	6	数控系统
7	水准调整螺栓及垫块	7	BT40-12000(AIT2070)
8	操作手冊及电器图/工具箱	8	BT30-16T/21斜盘伺服刀库(AIT2542)
9	系统说明书/机械说明书	9	BT30-21T斜盘刀库(AIT2542)
10	主轴油冷	10	冲屑系统(AIT2070)

注：以上标准配置与可选配置表仅供参考

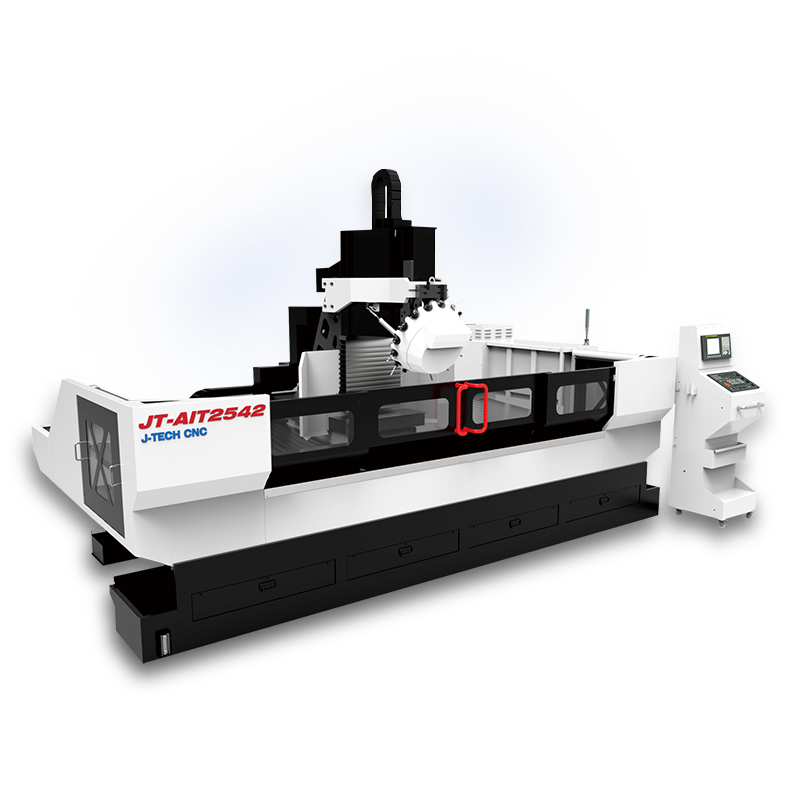

规格		动柱式钻攻中心
		AIT2070		AIT2542
工作台	工作台面积(mm)	2100×700		2600×400
	T型槽(个数×槽宽×间距)(mm)	5×125×18		3×100×14
	工作台最大荷重(kg)	1000		400
行程	X轴行程(mm)	2000		2500
	Y轴行程(mm)	700		420
	Z轴行程(mm)	650		330
	主轴鼻端至台面距离(mm)	350-1000		150-480
	主轴中心至机柱距离(mm)	760		243
主轴	主轴转速(rpm)	10000（直结式）	20000（直结式）	20000（直结式）
	主轴锥度	BT40	BT30	BT30
速度	X/Y/Z轴快移速度(m/min)	36/36/32		30/40/40
	导轨形式	X/Y/Z:滚柱		X/Y/Z：滚珠
	切削速度(mm/min)	1-10000
精度	定位精度(mm)	X：0.02 Y/Z：0.01
	重复定位精度(mm)	X：0.01 Y/Z：0.008
刀库	刀库形式	圆盘	斜盘刀库
	刀库容量(T)	24	16
	最大刀具直径\长度\重量(mm\mm\kg)	Φ80/300/3	Φ60/250/3
	换刀时间(s)	2
系统	系统型号	FANUC 0i-MF
其它	主轴电机功率(kw)	7.5/11	3.7/5.5
	电源要求	3φ 380V/50HZ/25KVA		3φ 380V/50HZ/20KVA
	所需气压(kg/cm²)	5.5-6.5
	机床重量(kg)	8450		6000
	外观尺寸（长×宽×高）(mm)	4180×3180×3100		5800×2400×2450
