数控五轴加工中心

JT-FCV620

高刚性结构设计,高精度、高品质的强力五轴加工,优越的加工性能;

服务热线:

+86-595-22388381

返回列表

产品特点
1、高刚性结构设计,高精度、高品质的强力五轴加工,优越的加工性能。
2、较小化的主轴悬伸量设计,确保主轴头的结构刚性与加工精度。
3、配置海德汉ITNC-640控制器,具备高水平的五轴联动加工能力。
4、特别适用于汽车、医疗器械等高精密产业。

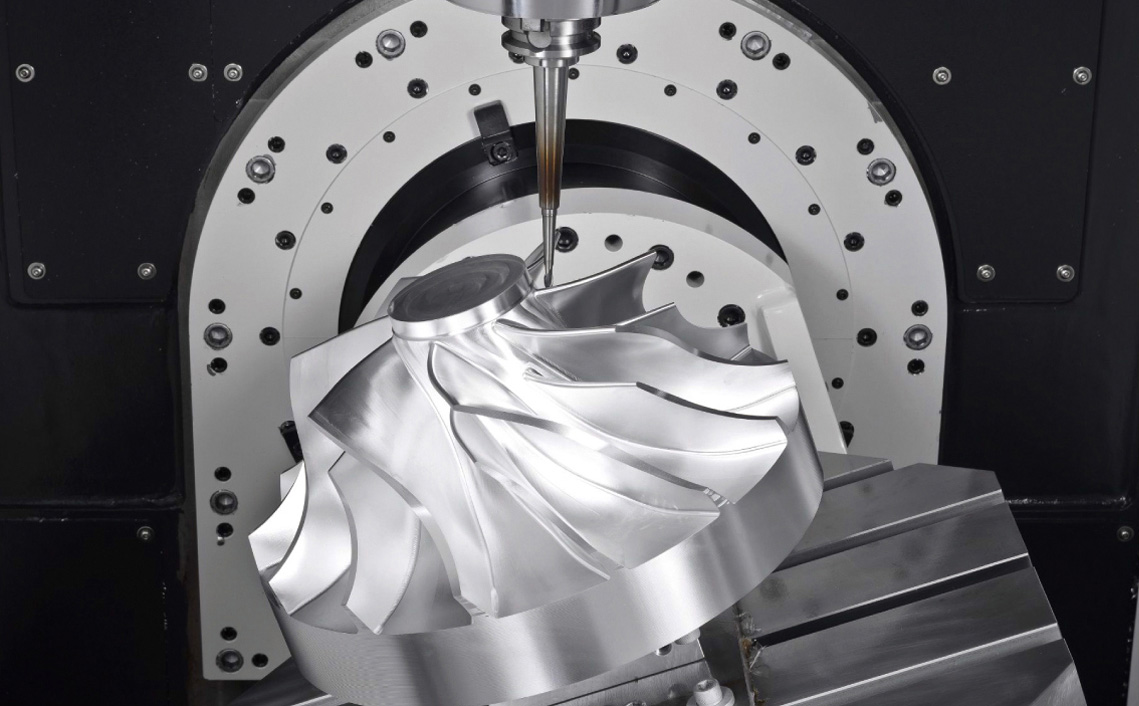

复杂零件一次加工完成
配置海德汉ITNC-640控制器,具备高水平的五轴同动力能力,
工件经一次装夹即可加工完成特别应用于航天航空、汽车、医疗器械等高精密产业

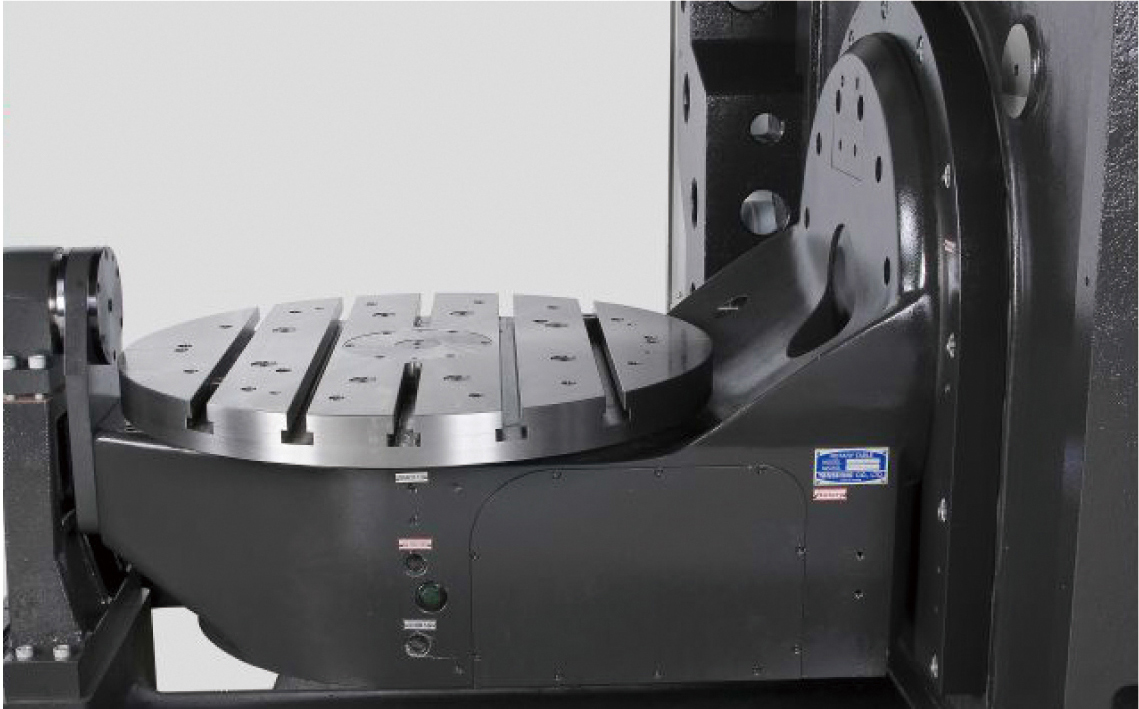

旋转工作台以单边驱动、双边支持之先进设计,提供优异的性能与精度


高性能旋转工作台,采用球墨铸铁一体铸造成型,延展性价,抗震能力优,确保加工精度

X/Y/Z三轴选配高解析全闭回路光学尺,确保准确的定位与重复精度(选配)

运用FEA有限元素分析以及高张力米汉纳铸件结构,让一体成型之底座、立柱与床鞍达成较佳化设计,机械强度足以符合集中切削且保持长期超高精度,同时机台的高刚性结构机能延长刀具的使用寿命。

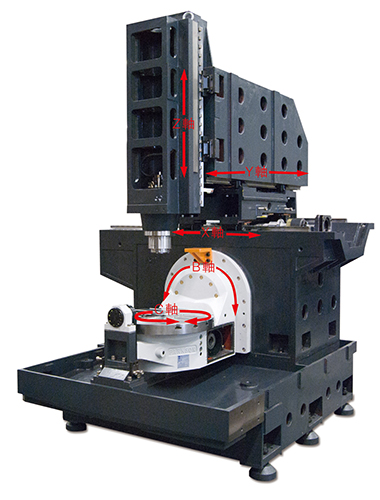

动柱式C型结构设计,提供优异的结构刚性同时减少机台占地面积。
立柱采用一体式厚肋壁铁件结构,且以大尺寸滑块四点支撑Y轴鞍座,即使高速切削亦不会晃动。
所有轴向采用动柱型线性滑轨,兼具硬轨的重切削刚性兴线轨的快速移动、低磨耗等特徵。
X/Y/Z三轴皆采用绝对式AC伺服马达直结驱动,可提供强大的推力及快速的加减速运动。
规格 单位 FCV-620
工作台 工作台直径(内径/外径) mm Ф500/Ф650
T型槽(个数×间距×槽宽) mm 5×100×18
工作台最大荷重 kg 水平300/倾斜200
最小分度单位 ° 0.001
可倾斜角度 ° ±110
传动方式 DDM传动 蜗轮蜗杆传动
行程 X轴行程 mm 650
Y轴行程 535
Z轴行程 460
主轴鼻端至台面距离 150-610
主轴 主轴转速 rpm 直结12000(15000)/内藏16000(20000)
主轴锥度 HSK-A63
速度 盘面最大转速 °/min B:50/C:100 B:25/C:25
快移速度 m/min 36/36/36
切削速度 mm/min 1-20000
精度 定位精度B/C sec B:20″  C:10″ B:10″  C:10″
定位精度X/Y/Z mm X/Y/Z:0.01 X/Y/Z:0.01
重复定位精度B/C sec B/C:4″ B/C:5″
重复定位精度X/Y/Z mm X/Y/Z:0.005 X/Y/Z:0.004
刀库容量 T 16/32
刀具最大直径(满刀/空邻刀) mm Φ75/Φ127
最大刀具长度 mm 250
最大刀具允许重量 kg 6
系统 系统型号 海德汉ITNC-640
其它 额定功率 kw 15
额定扭矩 N·m 12.1
电源要求 3Ф380V、50HZ\50KVA
所需气压 kg/cm² 6.5
机床重量 kg 8500
外观尺寸 mm 4950×3900×3100
